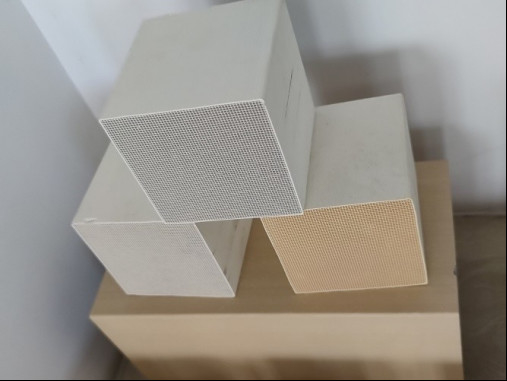

ZVPD Sześcienny katalizator utleniający LZO 200 300 CPSI Katalizator usuwania LZO

ZVPD Sześcienny katalizator utleniający LZO 200 300 CPSI Katalizator usuwania LZO

Katalizator oczyszczania organicznych gazów odlotowych typu ZVPD wykorzystuje modyfikowany tlenek glinu o wysokiej temperaturze i wysokiej powierzchni właściwej, wysokowydajny materiał do przechowywania tlenu ziem rzadkich i przejściowy tlenek perowskitu jako nośnik materiału katalitycznego oraz wykorzystuje platynę z metali szlachetnych (PT) i pallad (PD) jako główne składniki aktywne.Poprzez idealne dopasowanie materiału katalitycznego do aktywnych form metalu szlachetnego i równomierne ich rozproszenie w materiale katalitycznym powstaje katalizator o niskiej temperaturze zapłonu i dużej trwałości.Jest to niskotemperaturowy i wysokowydajny katalizator oczyszczania przemysłowych gazów odlotowych z niezależnymi prawami patentowymi.

Aplikacja:

Katalizator nadaje się do oczyszczania przemysłowych gazów odlotowych LZO zawierających ozon (O3), tlenek węgla (CO), węglowodór (CxHy), benzen i jego pochodne, olefiny i ich pochodne oraz aldehydy.

Zalety ceramicznego akumulatora ciepła o strukturze plastra miodu

1. Niski współczynnik rozszerzalności cieplnej.
2. Duża powierzchnia, dobra stabilność termiczna, odporność na korozję.
3. Wysokotemperaturowa akumulacja ciepła i wymiana ciepła w oczyszczaniu przemysłowych gazów odlotowych.

Cechy:

1. Wysoka skuteczność oczyszczania.

Gdy stężenie węglowodorowej materii organicznej mieści się w zakresie 300~8000mg/m3, prędkość powietrza wynosi 5000-15000 h-1a temperatura wlotowa gazu reakcyjnego wynosi 300 ~ 550 ° C, wydajność oczyszczania wynosi ponad 99%, co jest dokładne bez wtórnego zanieczyszczenia.

Porównanie wydajności (czerwony i fioletowy: projekty Sinocat)

2. Dobra stabilność termiczna.

Katalizator wytrzymuje chwilowy szok termiczny wysokiej temperatury do 600°C.

3. Długa żywotność

Katalizator ma żywotność ponad dwa lata.Konkretną żywotność można dostosować do wymagań użytkownika.

4. Silne działanie przeciw zatruciom.

Toleruje określone stężenie S, Pb, As i innych związków.

5. Szeroki zakres zastosowań.

ZVMC może być stosowany w przemyśle chemicznym, poligraficznym, spożywczym, maszynowym, oprzyrządowaniu, produkcji, powlekaniu, petrochemii, farmacji i wielu innych gałęziach przemysłu.

Specyfikacja produktu:

Obsługa klienta:

Nasza firma może dostarczyć niestandardowe rozwiązania w zależności od rodzaju i stężenia gazu.
